из чего состоит и название деталей

Любой легковой автомобиль построен на базе кузова, и это самая большая деталь автомобиля, которая выполняет много функций. Особая конструкция кузова позволяет автомобилю выдерживать нагрузки при движении и поглощать энергию удара в случае аварии. Также эта часть машины служит основанием, на котором крепятся все функциональные детали и узлы. Производители легковых машин выпускают самые различные варианты кузовов, что делает каждую модель уникальной по внешним признакам. Однако те же производители придерживаются основных параметров при изготовлении, которые характеризуют тип кузова и вариант его исполнения.

Основные типы

Прежде чем разобрать, из чего состоит кузов легкового автомобиля, нужно выделить основные типы его исполнения. Легковые машины серийного производства выпускаются в таких основных типах:

  • седан;
  • хетчбэк;
  • универсал.

Есть и другие типы, но эти три являются основными и наиболее распространенными.

Кузов типа седан являются самыми популярным. Серийный седан имеет четыре двери для пассажиров, моторный отсек и багажный. Такой тип кузова является наиболее оптимальным для перевозки пассажиров и небольшого багажа.

Хетчбэк представляет собой машину с двумя дверями для пассажиров, моторный отсек и багажное отделение, не разделенное с салоном. Такой тип имеет ограничения по перевозимому грузу, а также не очень удобен для перевозки пассажиров. Однако такое исполнение имеет свои преимущества. Автомобили в таком типе кузова имеют более низкий вес и размеры, что положительно сказывается на его экономичности относительно расхода топлива.

Легковые машины в кузове универсал рассчитаны на усиленные нагрузки. Багажное отделение таких машин отличается увеличенным объемом, что не мешает оставаться салону в полноценном размере. Устройство универсала дает возможность еще больше расширить багажное отделение за счет складывания задних пассажирских сидений.

Материал и технология изготовления

Кузов современного легкового автомобиля изготавливается из высокопрочной стали, которая проходит несколько этапов обработки. Небольшая толщина используемого металла позволяет намного уменьшить общий вес машины, что положительно сказывается на его динамике и экономичности. Несмотря на маленькую толщину стали, конструкция кузова рассчитана таким образом, что он является одновременно и легким, и прочным.

На большинстве современных авто кузовные детали скрепляются между собой точечной сваркой. Это позволяет обеспечить надежность соединения элементов и уменьшить количество кромок и острых углов, которые наиболее уязвимы по отношению к коррозии. В перспективе автомобильная промышленность будет применять лазерное сваривание деталей. Такой подход сводит к минимуму наличие выпуклостей и впадин на швах, а конструкция кузова станет более простой и надежной.

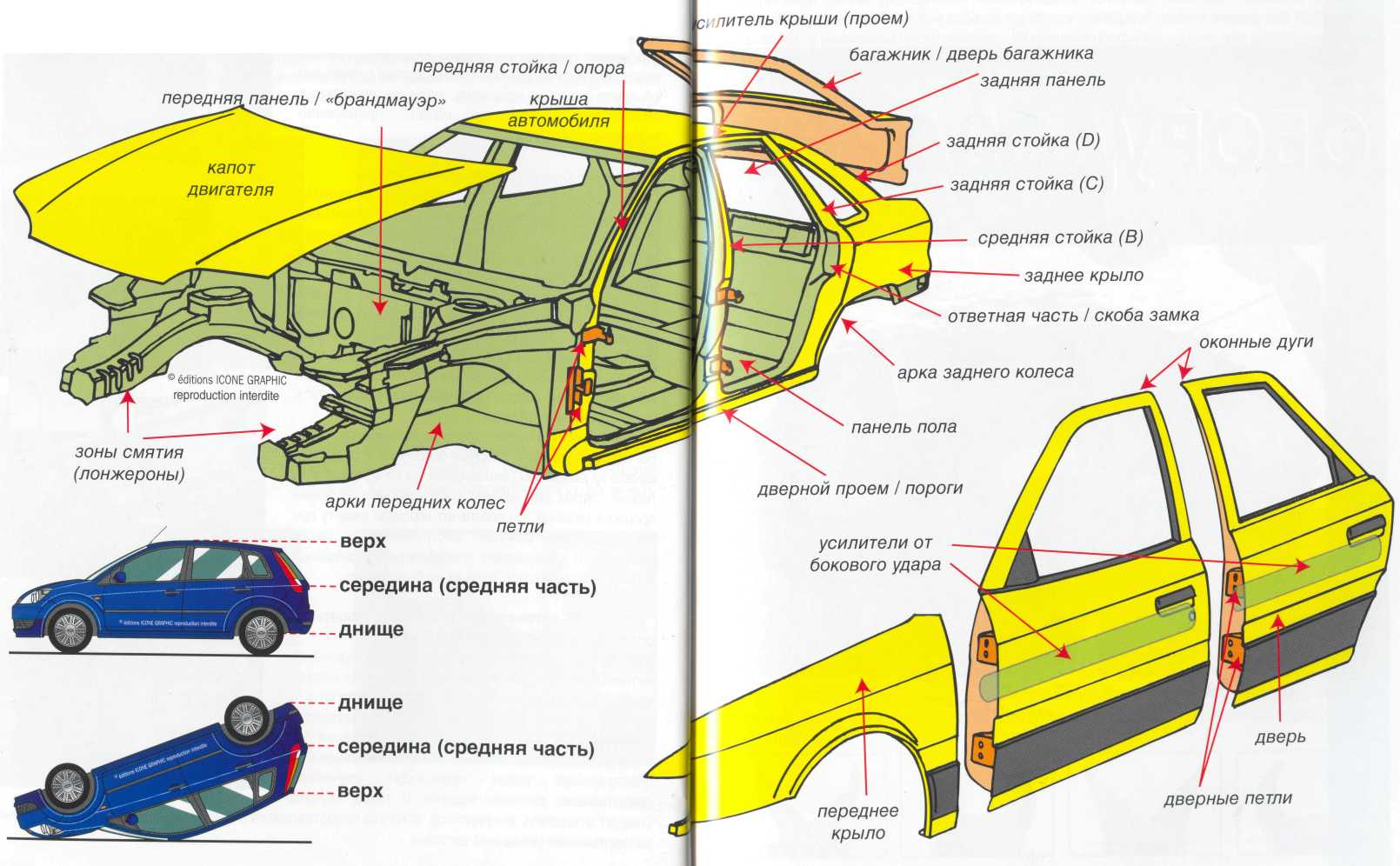

Общее устройство кузова

Чтобы разобраться, из чего состоит кузов легкового автомобиля, следует рассмотреть основные детали, которые входят в его устройство. Для более простого понимания, устройство кузова автомобиля можно условно разделить на три отсека. Из чего же состоит кузов? Общая схема расположения частей следующая:

  • моторная зона – предназначена для расположения силового агрегата и дополнительно выполняет функцию пассивной безопасности автомобиля;
  • пассажирская часть – нужна для размещения пассажиров и органов управления автомобилем;
  • багажный отсек – используется для багажа;

Рассмотрим, из чего состоит каждый из этих элементов более подробно.

Моторная часть состоит из следующих основных деталей:

  • передние верхняя и нижняя поперечины;
  • фронтальные лонжероны;
  • нижняя поперечина для расположения двигателя.

Схема моторного отсека устроена таким образом, что при столкновениях энергию удара принимают на себя лонжероны и передняя балка. Деформируясь, они уменьшают нагрузку на пассажирский отсек. Такая конструкция повышает шансы водителя и пассажиров уберечься от травм в ДТП.

Схема расположения деталей пассажирского отсека легкового авто следующая:

  • нижняя передняя балка под лобовым окном;
  • передняя и задняя поперечины крыши;
  • боковой лонжерон крыши;
  • передние, боковые и задние стойки;
  • пороги;
  • днище;
  • усиливающие конструкции днища.

В других источниках названия деталей кузова могут незначительно отличаться, однако сути дела это не меняет. Приведенная схема позволяет в общих чертах разобраться, из чего состоит кузов и каково его устройство.

Все части пассажирского отсека легкового авто имеют необходимую жесткость, которая обеспечивает надежное крепление облицовочных и функциональных деталей. Помимо этого устройство пассажирской части делается таким образом, чтобы обеспечить максимальную пассивную защиту в случае боковых столкновений.

Багажный отсек легкового авто состоит из задней панели и крыльев. Схема этого отделения разработана таким образом, что его устройство позволяет выдерживать нагрузки от полезного багажа, а также обеспечить пассивную безопасность в случае ударов в заднюю часть автомобиля.

Устройство кузова легковых машин зависит от модели, производителя и других деталей.

Однако в большинстве серийно выпускаемых машин схема расположения кузовных деталей примерно одинакова. Резкое отличие имеют только спортивные автомобили и прототипы концептуально новых моделей, произведенных в количестве нескольких единиц. Кузов таких машин может иметь иную конструкцию.

Интересное по теме:

Схема кузов ваз 2115


Устройство каркаса кузова Ваз 2114, Ваз 2115, Ваз 2113

ВАЗ

/

2113, 2114, 2115

/

ремонт

/

кузов

/

каркас

/

Устройство каркаса

Конструкция каркаса лада 2113, инструкции по ремонту и замене деталей кузова лада 2114, руководство по снятию и установке омывателя ваз 2113, ваз 2115, ваз 2114. Элементы кузова лада 2113, уход за кузовом лада 2115. Регулировка дверей, капота, бампера.

Детали каркаса кузова ваз 2114, ваз 2115, ваз 2113: 1 – передний бампер; 2 – рамка радиатора; 3 – переднее правое крыло; 4 – панель рамки радиатора; 5 – стойка рамки радиатора; 6 – верхняя поперечина рамки радиатора; 7 – правый брызговик переднего крыла; 8 – правый передний лонжерон; 9 – петля капота; 10 – щиток передка; 11 – капот; 12 – опора пружины передней подвески; 13 – коробка воздухопритока; 14 – рамка ветрового стекла; 15 – передняя дверь; 16 – балки крыши; 17 – панель крыши; 18 – крышка багажника; 19 – рамка заднего стекла; 20 – левая наружная панель боковины; 21 – задний пол; 22 – задний бампер; 23 – задняя дверь; 24 – спойлер; 25 – кронштейн переднего сиденья; 26 – передний пол; 27 – передняя поперечина пола; 28 – усилитель пола; 29 – переднее левое крыло; 30 – левый брызговик переднего крыла; 31 – кронштейн проушины для буксировки

Основные сечения кузова (вид сбоку)

Основные сечения кузова (вид сверху)

Устройство каркаса лада самара 2 и его сечения показаны выше

vazclub. com

Ремонт кузова и увеличение его жесткости (1-ый этап) — Лада 2115, 1.5 л., 2001 года на DRIVE2

Теперь, когда мотор готов к установке, пришло время заняться кузовом. Если быть точнее, предстояло частично обновить ЛКП подкапотного пространства, разобраться с геометрией кузова и произвести установку приобретенного подрамника от фирмы Autoproduct. Также в планах произвести ревизию рулевого управления и перетрясти подкапотную проводку, о чем я напишу в следующих записях.

Для начала необходимо было помыть авто, так как за время продолжительной стоянки он покрылся толстым слоем пыли.

Полный размер


На лобовом стекле заметил чьи-то следы. Решил проверить салон – магнитола на месте, слава Богу.

Так же заглянул под капот, сделал несколько снимков, дабы запечатлеть исходное состояние проводки и прочих элементов, так как все это предстояло демонтировать.

Полный размер


Сразу решил снять вентилятор и радиатор охлаждения двигателя. Свой ресурс, для меня, они уже выработали, хотя и без этого подлежали замене на более производительные. Отмечу, что нижние углы, с наружной стороны радиатора, были немного забиты грязью. Тогда, я посчитал это потенциальным препятствием для охлаждения двигателя и взял себе на заметку впредь следить за состоянием радиатора.

Полный размер


Но, вскоре всё это оказалось для меня полнейшей мелочью, после того как я увидел состояние радиатора моего друга savel89, который решил провести его профилактический осмотр, побуждением к которому способствовали частые и довольно продолжительные включения вентилятора охлаждения двигателя. Посмотреть и ужаснуться, а также узнать метод решения проблемы, можно в записи его БЖ.

После того как помыл кузов, сразу промыл и топливные магистрали. Грязи вышло оттуда прилично, можно сказать хлопьями вылетала. Так как на время стоянки трубки я не герметизировал, то могу предположить, что скопилась она там видимо из-за этого.

Полный размер


В качестве промывочного средства использовал Proton Motorio на основе гидроксида натрия. Разбавлял его в горячей воде, затем несколько раз подавал в трубки под давлением. После чего тщательно промывал всё горячей водой.

И так, пред тем как начну описывать ремонт передка и установку подрамника, немного предыстории.

На момент покупки автомобиля, товарищ Ak-v, который помогал мне в этом деле, уверял меня, что по первому внешнему осмотру авто, можно судить о том, что в серьезных ДТП он не участвовал. Зная проблемные места Самар, так же осмотрели места крепления передних шарниров растяжек (

крабов). От каждого крепежного отверстия на кузове виднелись небольшие сварочные швы, расходящиеся в разные стороны. Как пояснил продавец, таким образом были залатаны усталостные трещины кузова. Чего-то более серьезного мы не обнаружили.

В дальнейшей эксплуатации мной автомобиля, произошли некоторые мелкие и средние ДТП. Происходили они большей частью попросту по молодецкой дурости. Слава Богу никто не пострадал. Надеюсь мне хватит времени переосмыслить свое поведение на дороге, и никогда так больше не поступать.

Упомяну лишь те ДТП, которые на мой взгляд могли повлиять на изменение геометрии силовой структуры кузова.

Находясь в Красноярске для сдачи зимней сессии в учебном заведении, в один из зимних вечеров, а именно 28.12.2011г., я катался по ночному городу, двигаясь на подъем, как помнится, по ул. Дубенского в сторону Покровского района. В месте пересечения с ул. Енисейская, подъем заканчивается, и тут же довольно резкий поворот. Всё так сложилось, что по данному маршруту проезжал впервые, к том уже в темное время суток, и именно в этот момент был отвлечен пассажиром. В итоге автомобиль занесло, и произошел удар левым передним колесом о бордюр. Выходить я не стал, продолжил движение дальше. Сразу же заметил биение колеса. Предположил, что всего лишь погнуло колесный диск. По приезду домой, к родственникам, осмотрел место удара. Оказалось, что, помимо деформированного диска, вместе с левым передним крабом вырвало кусок металла в нижней части рамки радиатора (

телевизора).

Утром следующего дня я направился на поиски сервиса, где мне смогли бы устранить данную поломку. К счастью, после продолжительных поисков, я наткнулся на мастерскую по кузовному ремонту, в которой мне смогли отремонтировать всё в течении дня. После чего, этим же вечером, я отправился домой в Абакан.

Следующее ДТП, которое, по моему мнению, так же могло повлиять на геометрию силовой структуры кузова автомобиля, произошло в Абакане, на перекрестке улиц Крылова – Щетинкина. Точную дату, на этот раз я не запомнил, но помню, что произошло оно в теплое время года.

Мы, вместе с моим другом, двигались по ул. Крылова в сторону ул. Ивана Ярыгина, и на пересечении с ул. Щетинкина, решили устроить светофорную гонку с автомобилем ВАЗ 2112, что в итоге закончилось аварией. Хохотали мы тогда от души, и до сих пор, с улыбкой на лице, вспоминаем ту крылатую фразу, которую я произнес в адрес соперника по гонке: -“не ссы пацанчик”.

В результате состязания, своим правым боком, я протаранил, припаркованный на обочине, после перерестка, ВАЗ 2106, у которого лишь немного замялся левый угол багажника. У меня же, наибольшие повреждения получили переднее правое крыло и задняя правая дверь.

Помимо отсутствия у меня, на тот момент, мозгов, ещё одним фактором, повлиявшим на такой исход гонки, послужило и то, что перекресток имел смещение проезжих частей. Мой автомобиль имел тогда стандартную подвеску. В добавок, старым хозяином были установлены так называемые “домики”, между задней балкой и амортизаторами. Ну и этот злосчастный ВАЗ 2106, припаркованный на обочине именно на выходе из поворота.

После всех этих событий и косметического ремонта кузова, я решил отремонтировать правую площадку крепления переднего шарнира растяжки (краба), и заодно установить приобретенный ранее подрамник. Отправившись на СТО, совместно с мастером приступили к работе.

Исходя из инструкции по установке, сначала необходимо совместить отверстия задних охватывающих кронштейнов подрамника с отверстиями охватываемых кронштейнов. Штифты при этом должны войти в базовые отверстия. Выполнить этот шаг нам удалось. Но, при этом, пришлось немного подогнуть левый кронштейн крепления поперечного рычага. Исходя из этого я предположил, что кронштейн рычага мог получить смещение при аварии, когда я ударился колесом о бордюр. Ко всему этому, виднелись небольшие деформации и отслоение ЛКП на левом соединителе лонжерона (2108-8403423).

Следующим шагом по установке, является совмещение передних крепежных отверстий подрамника с резьбовыми отверстиями на кузове. Это осуществить нам не удалось. Даже с учётом того, что правую площадку под передний кронштейн (краб) я планировал приварить по месту. Но, видимо передняя часть рамки радиатора, сместилась от бокового удара при аварии с ВАЗ 2106.

В итоге, от установки подрамника я временно отказался. Мастер лишь приварил ремонтную вставку под краб и на этом закончили.

Ну а теперь, когда дошла очередь до подготовки передней части кузова, перед установкой силового агрегата, пришлось всё исправлять, и делать, так сказать, по уму.

Проанализировав всё произошедшее, и что в итоге имеется, принял решение править передок. Необходимо было подать рамку радиатора в правую сторону. В качестве ориентира используя установленный подрамник, закрепленный по задним кронштейнам и штифтам. Так же, решил заменить левый соединитель лонжерона, так как в месте его деформации начался процесс коррозии металла.

Первым делом нашел стальной лист подходящей длины. Приварил к нему петлю и просверлил шесть крепежных отверстий, для крепления к местам установки кронштейнов усилителя бампера. Затем приступил к монтажу конструкции для вытяжки.

Полный размер

Полный размер


Как видно из фото, усилие для деформации кузова, создавал при помощи талрепа.

Полный размер


Двутавр, упирал в лонжерон через деревянный брусок. Заднее левое колесо также было уперто в механизм подъемника через деревянный брус.

После предварительного монтажа всей конструкции, вырезал ремонтные вставки крабов на кузове, а так же соединитель лонжерона, и приступил к выправке. Этот процесс занял несколько дней, потому как с первого раза угадать усилие натяжения для необходимой деформации кузова практически невозможно. Плюс ко всему я оставлял конструкцию в напряженном состоянии на ночь. С каждым разом, после проверки положения телевизора в ослабленном состоянии натяжителя, приходилось увеличивать натяг, до того момента пока кузов не принял необходимое мне положение без воздействия внешних сил. Главное, спустя некоторое время, стоит удостове

www.drive2.ru

Ремонт ВАЗ 2115 (Самара 2) : Кузов

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2115 (Самара 2) 1997+ г.в.
  3. Кузов

8.0 Кузов
Особенности устройства   Возможные неисправности, их причины и методы устранения Ремонт каркаса кузова   Правка поврежденного кузова   Ремонт деформированных поверхностей деталей   Снятие и установка переднего крыла Лакокрасочные покрытия   Полировка   Перекраска кузова синтетич...

8.1. Особенности устройства
(Категория). Список материалов смотрите внутри...

8.2. Ремонт каркаса кузова
(Категория). Список материалов смотрите внутри...

8.3. Лакокрасочные покрытия
(Категория). Список материалов смотрите внутри...

8.4. Антикоррозионная защита кузова
(Категория). Список материалов смотрите внутри...

8.5 Герметизация кузова
Рис. 8.11. Резиновые уплотнители кузова: 1 и 3 – уплотнители ветрового стекла; 2 – уплотнитель капота; 4 – уплотнитель желобка опускного стекла; 5 – уплотнитель проема передней двери; 6 – уплотнитель заднего стекла; 7 – уплотнитель багажника; 8 – уплотнитель заднего бокового стекла; 9 . ..

8.6. Двери
(Категория). Список материалов смотрите внутри...

8.7. Капот, крышка багажника, бамперы
(Категория). Список материалов смотрите внутри...

8.8. Остекление кузова
(Категория). Список материалов смотрите внутри...

8.9. Панель приборов, сиденья
(Категория). Список материалов смотрите внутри...

8.10. Отопитель
(Категория). Список материалов смотрите внутри...
