Как устроен термостат автомобиля: принцип работы и способы проверки

Всё про термостат системы охлаждения автомобиля

Термостат системы охлаждения – маленькая, но важная деталь, отвечающая за поддержание температуры двигателя. Нормально функционирующий термостат не требует к себе внимания, какого-либо техобслуживания и вообще вмешательства в работу. Зато при его поломке автомобиль придется доставлять на СТО эвакуатором. Это полностью автономное устройство, о котором обычно вспоминают только в случае его выхода из строя.



Назначение термостата

Для двигателя есть строго определенная рабочая температура, обеспечивающая оптимальные условия работы. Как правило, это диапазон от 80 до 97°С, в зависимости от типа двигателя. При более низких температурах не обеспечивается достаточная текучесть моторного масла, а значит, увеличивается его сопротивление при движении поршней. Выше – перегрев двигателя, при котором происходит нештатное расширение тонко подогнанных металлических деталей, усиливается трение, повреждаются поверхности поршней, цилиндров и клапанов.

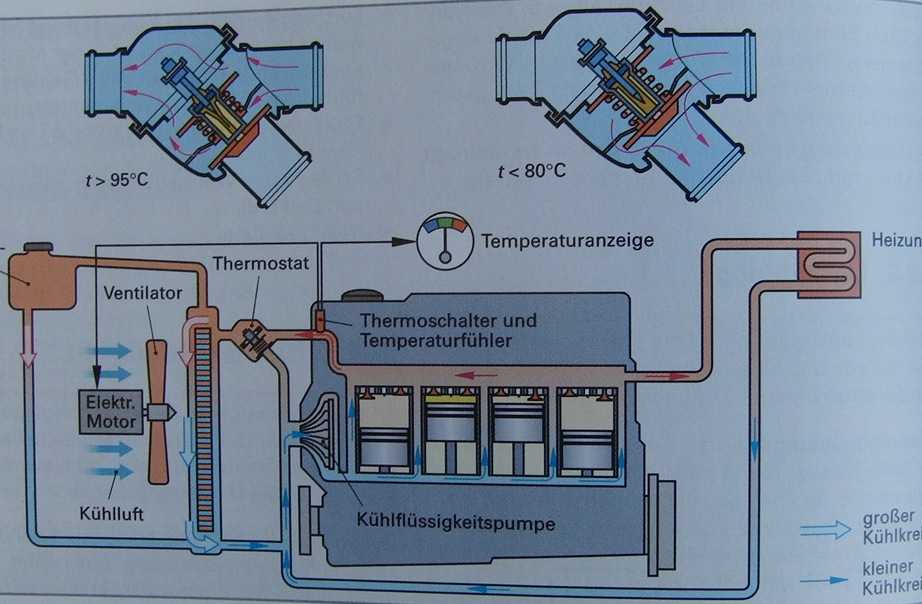

Система охлаждения и предназначена для поддержания оптимальной температуры: при старте автомобиля требуется быстрый разогрев, а затем, в процессе движения, нужно качественное охлаждение. Регулировку этого процесса и берет на себя термостат, который устанавливается на «развилке» между большим и малым кругом системы охлаждения и управляет направлением потока охлаждающей жидкости.

Пока двигатель не разогрет, термостат перекрывает патрубок к радиатору, направляя охлаждающую жидкость по малому кругу: от рубашки мотора, через термостат, байпасный канал и снова к двигателю. Антифриз не проходит через радиатор и не охлаждается, давая мотору возможность быстрей прогреться.



Движение охлаждающей жидкости по малому контуру во время разогрева двигателя

Когда двигатель прогревается до рабочей температуры, термостат открывает клапан, ведущий к радиатору, и антифриз начинает охлаждаться сам и охлаждать двигатель. В зависимости от температуры антифриза, термостат может закрыть клапан в байпасный канал полностью (когда двигатель нуждается в интенсивном охлаждении) или частично.



Умеренная нагрузка на двигатель: частично открыты оба контура (большой и малый)

Таким образом, термостат в полностью автономном режиме регулирует количество антифриза, поступающего в радиатор охлаждения, чтобы поддерживать температуру двигателя на постоянном рабочем уровне.



Интенсивное охлаждение: байпасный канал полностью закрыт,
вся охлаждающая жидкость проходит через радиатор



Конструкция и принцип действия



Термостат состоит из цилиндра, наполненного материалом с большим коэффициентом термического расширения. Наполнитель может быть жидким (у сильфонных термостатов смесь воды и спирта) или твердым. Твердый наполнитель, как правило, состоит из дистиллированного гранулированного воска, смешанного с медным, алюминиевым и графитовым порошком.

Корпус цилиндра делается из гофрированной меди, имеющей хороший коэффициент теплопроводности. Герметично закрытый медный цилиндр наполнен теплочувствительным материалом (твердым в холодном состоянии), в котором установлен металлический шток. Вся конструкция загерметизирована резиновым уплотнителем.

С обеих сторон цилиндра расположены два клапана: клапаны большого и малого контуров системы охлаждения. Вся конструкция закреплена в корпусе-тарелке с верхней и нижней рамками, и снабжена пружинами, обеспечивающими нужное сопротивление штоку.



Когда термочувствительный наполнитель плавится от высокой температуры, он увеличивается в объеме и выталкивает шток наружу (приблизительно на 2 см). Клапан, закрепленный на штоке, поднимается и перекрывает патрубок. Чем выше температура охлаждающей жидкости, тем больше сила выталкивания штока. При остывании восковой наполнитель уменьшается в объеме, и шток вместе с клапаном возвращается на место с помощью пружины.

Точность работы термостата достигается за счет состава наполнителя: в зависимости от ингредиентов и их пропорции можно точно подобрать температуру плавления и коэффициент расширения наполнителя. В конечном итоге именно наполнитель влияет на температурный диапазон работы термостата.



Технические характеристики

Принцип действия всех термостатов примерно одинаковый: что для европейских, что для американских, азиатских или отечественных автомобилей. Но некоторые особенности конструкции и технические параметры отличаются, чтобы полностью соответствовать параметрам двигателя и системы охлаждения.



• Температурный режим

В зависимости от того, какая температура нужна для работы двигателя, будет использоваться соответствующий термостат с точно выверенным температурным диапазоном. Как правило, этот показатель пишется на корпусе, а в описании указывается как «температура плавления».



Примеры обозначения рабочей температуры
на корпусе термостата

Чем жарче климат, тем «холодней» должен быть термостат: в условиях сильной жары двигатель прогревается быстро, а радиатор может не обеспечить нормальное охлаждение антифриза. Следовательно, для «Африки» используются термостаты с низкой температурой плавления, а для «Сибири» — с высокой.



• Количество клапанов

В старых автомобилях использовались (и до сих пор используются) одноклапанные термостаты: наиболее простые по конструкции. Более новые модели – двухклапанные, которые используются практически во всех новых машинах.

Одноклапанный (слева) и двухклапанный (справа) термостаты

В двухклапанных моделях верхний и нижний клапан работают синхронно: если один патрубок открыт, другой закрыт.



• Двухступенчатые термостаты

Используются в охлаждающих системах с высоким давлением, в которых требуется преодолевать сильное сопротивление жидкости. В таких термостатах клапан состоит из двух «тарелок»: сначала открывается меньшая, для которой необходимо меньшее усилие, а затем, когда давление падает, открывается основная.



• Корпусные и бескорпусные

В большинстве случаев термостат продается без корпуса: при установке необходимо разобрать место его размещения, вынуть старый и установить новый. Но некоторые производители предлагают уже установленные в распределительный корпус термостаты, которые при установке нужно подключить к соответствующим патрубкам системы охлаждения.





• Дополнительные устройства

На современных автомобилях термостаты могут оснащаться дополнительным термодатчиком и подогревателем, работающим в паре с электронным блоком управления. На средних оборотах двигателя температура охлаждающей жидкости поддерживается на более высоком уровне, а при максимальной нагрузке включается дополнительный подогрев, и термостат срабатывает раньше, что позволяет уменьшить температуру антифриза примерно на 10°С. Такое решение дает заметную экономию топлива.





• Габаритные размеры

Для термостатов имеют значение диаметры малого клапана, «тарелки» и высоты. Для корпусных моделей указываются размеры патрубков, их длина и углы наклона.





• Комплектация

В большинстве случаев термостаты продаются вместе с уплотнительной прокладкой из специальной резины, стойкой к воздействию антифриза.



Неисправности термостата: признаки, причины, последствия

Поскольку устройство термостата достаточно простое и не подвергается интенсивным механическим нагрузкам, проработать он может достаточно долго. Причин поломки может быть несколько:

• Накипь на штоке, коррозия на металлических частях. Как правило, отложения в системе охлаждения появляются из-за некачественного антифриза и несвоевременной его замены. Накипь на деталях термостата затрудняет движение штока и клапанов, после чего термостат перестает правильно реагировать на изменение температуры ОЖ;

• Разрушение от вибрации. Чаще такая неприятность случается с бракованными или некачественными изделиями, в которых недостаточно завальцованы стыки и соединения. Если медный цилиндр недостаточно загерметизирован, внутрь попадает охлаждающая жидкость и препятствует работе термостата;
• Разрушение резинового уплотнителя из-за высокой температуры. Перегрев может вывести из строя уже «подуставшую» резину, после чего в ней образуются трещины и протечки. Мембрана внутри рабочей части (между восковым наполнителем и штоком) также страдает от перегрева.

При поломке термостат начинает хуже откликаться на изменения температуры, а затем и заклинивает. Клапаны термостата могут перекрыть патрубок, ведущий к радиатору или к байпасному каналу, либо могут остановиться в среднем положении.

Признаки неисправности:

• Двигатель долго греется – открыт патрубок к радиатору, антифриз охлаждается, не давая мотору прогреться;
• Двигатель перегревается (стрелка в красной зоне) – антифриз не попадает к радиатору;
• Двигатель греется дольше обычного, а при нагрузке резко повышается температура – клапаны заклинило в среднем положении, часть охлаждающей жидкости постоянно проходит через радиатор, но при интенсивном движении этого охлаждения недостаточно;
• Также косвенными признаками поломки термостата может быть неработающее отопление салона («печка» дует холодным воздухом), повышенный расход топлива, ухудшение динамики двигателя.

Самым тяжелым последствием отказа термостата будет перегрев двигателя: в жару достаточно нескольких минут, чтобы привести мотор в аварийное состояние. Но и езда с недостаточно прогретым мотором сказывается на его ресурсе: увеличивается износ деталей, неэффективно работает моторное масло.



Как проверить термостат?

Проверить работу термостата можно самостоятельно. Для этого отслеживается работа системы охлаждения, то есть переход антифриза по большому и малому контуру в зависимости от температуры двигателя.

1. Завести мотор. До того как он прогреется до рабочей температуры, антифриз не должен поступать в радиатор. Следовательно, патрубок, ведущий к радиатору должен быть холодным. Если он теплый – антифриз поступает в радиатор раньше времени;

2. Когда мотор прогреется, охлаждающая жидкость должна идти в радиатор, патрубок должен быть теплым. Мотор прогрет, а антифриз в радиатор не идет – перекрыт клапан;

3. Если двигатель хорошо прогрет (почти до красной зоны), антифриз не должен поступать в байпасный патрубок, а весь проходить через радиатор охлаждения. Соответственно патрубок к радиатору будет горячим, а байпасный – холодным.

Еще один способ проверки, который рекомендуют автолюбители старой школы – демонтаж термостата и проверка его в горячей воде. Конечно, при желании можно и так оценить работу устройства, только понадобится отслеживать температуру открытия клапанов. Но если возникают нарекания на работу термостата, лучше его просто заменить.



О том, как выбрать новый термостат на замену старому, читайте наш «Гид покупателя».

Термостат: принцип работы,виды,устройство,фото,видео.

Содержание статьи

Автомобильные двигатели охлаждаются во время работы тосолом или антифризом. Важным элементом такой системы охлаждения служит термостат. Он расположен между мотором и радиатором, и благодаря ему температура двигателя остается в заданных пределах.

Принцип работы термостата

После того как двигатель завели, ему нужно прогреться до рабочей температуры. Чтобы ускорить, этот процесс, охлаждающая жидкость не поступает в радиатор, а циркулирует по малому кругу через рубашку охлаждения и радиатор печки. Блокирует ее поток именно термостат.

Когда же двигатель нагреется до 95 градусов, клапан термостата сработает, и тосол начнет циркулировать уже по большому кругу через радиатор, охлаждая таким образом мотор. Когда открывается клапан основной циркуляции, малый круг перекрывается. Принцип работы термостата основан на физических свойствах воска, который находится у него внутри. При температуре в 82˚С воск плавится.

В жидком состоянии он увеличивается в объеме и выталкивает штырь, который и открывает клапан. При охлаждении двигателя воск в термостате застывает, штырь возвращается на место, клапан закрывается. Воск плавится быстро, благодаря примесям из порошка графита, меди и алюминия.

Из чего состоит термостат

Делают автомобильные термостаты из меди или латуни. Устроены они достаточно просто. Стандартный термостат состоит из таких деталей:

• корпуса;
• клапана малого круга охлаждения;
• выходного патрубка, соединенного с насосом;
• воскового шарика;
• входного патрубка, подключенного к радиатору;
• клапана основного круга охлаждения;
• двух пружин;
• поршня.

Другими словами, все устройство автомобильного термостата – это цилиндр, возвратный штырь, два клапана и шарик воска. Именно проста и надежность конструкции объясняет тот факт, что она не изменяется на протяжении многих лет, и такие термостаты ставят даже на самые современные модели автомобилей.

В различных марках машин термостаты настраивают на разный температурный режим открывания. Ее обычно указывают на самом устройстве. Бывают бескорпусные термостаты. Их ставят прямо в блок двигателя.

Наполнитель термостата

Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.

Современные двигатели получили такой тип устройства, который имеет в основе твердый наполнитель. Под таким наполнителем стоит понимать основной термоэлемент, который внутри термостата находится изначально в твердом физическом состоянии.

Функции и место расположения



После того как мотор выходит на оптимальную  рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы  ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.

Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).

ВИДЫ

• Двухклапанный. Именно принцип работы двухклапанного термостата был рассмотрен выше. Такой вид термочувствительных клапанов популярен у производителей отечественной грузовой и легковой техники.
• Одноклапанный. Имеет наиболее простую конструкцию, в которой не предусмотрен перепускной клапан. Именно такой вид чаще всего можно встретить на авто иностранного производства.
• Одноклапанный двухступенчатый. Из-за высокого давления в контуре охлаждения некоторых двигателей клапану достаточно сложно открыться, что увеличивает инерционность при срабатывании. Для лучшей работы конструкция одноклапанного двухступенчатого термостата предполагает наличие двух тарелок разных размеров. Первоначально открывается малая тарелка, освобождая доступ небольшой части потока охлаждающей жидкости, после чего открывается основная тарелка.

Термостат с электронным управлением

Электронные термостаты устанавливаются на современные двигатели для более точного регулирования температурного режима в тех либо иных условиях работы двигателя.

Для получения наибольшего КПД температура двигателя должна поддерживаться примерно на отметке в 110 ºС. Поскольку обычный механический термостат пропускает жидкость к большому контуру уже при температуре около 95ºС, то двигатель так и не выходит в режим оптимальной температуры и максимальной эффективности. Механизм с электронным управлением позволяет уменьшить инерционность срабатывания, что позволяет двигателю больше времени работать в высокотемпературном диапазоне. Электронное управление помогает повысить эффективность мотора, уменьшить вредные выбросы в атмосферу.

В целом конструкция напоминает обычный механический термостат, в который дополнительно вмонтирован нагревательный элемент. Электронный термостат рассчитан на большую температуру двигателя. В момент пиковых нагрузок для предотвращения перегрева в работу включается нагревательный элемент. Ускоренный нагрев твердого наполнителя позволяется уменьшить время открытия клапана. Нагревательным элементом управляет ЭБУ двигателя, который с датчиковой аппаратуры считывает количество оборотов коленчатого вала, температуру поступающего воздуха, степень нажатия педали акселератора и другие необходимые данные.

КАК ПРОВЕРИТЬ ТЕРМОСТАТ

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы термостата подразумевает участие опытного специалиста и специального оборудования.

КАКИЕ БЫВАЮТ НЕИСПРАВНОСТИ ТЕРМОСТАТА?

Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. С исправной системой охлаждения при температуре воздуха ноль градусов двигатель должен прогреваться до рабочей температуры при движении за 5–10 минут. В случае неполного открытия — температура двигателя не будет подниматься выше 70 градусов.

КАК ОПРЕДЕЛИТЬ, РАБОТАЕТ ТЕРМОСТАТ ИЛИ НЕТ?

Нужно прогреть двигатель, чтобы температурная стрелка немного не доходила до красной зоны. Затем выключить двигатель, открыть капот, найти верхний шланг радиатора. Он крепится сверху и представляет черный резиновый шланг примерно 5 см в диаметре. Найти нижний шланг, он выглядит как и верхний.
Дотроньтесь до шлангов, но осторожно, так как они могут быть горячими. Если датчик температуры двигателя показывает, что он нагрелся, а один шланг горячий, а другой холодный, вероятнее клапан термостата закрыт и охлаждающая жидкость не проходит через радиатор. Термостат нужно заменить на новый.
Есть «народный способ» проверки на работоспособность. Нужно положить термостат в сосуд с горящей (температура около 100 градусов) водой. Далее смотрим визуально, если клапан открывается — рабочий. Если нет — нерабочий термостат, меняем на новый. Данный способ предусматривает снятие термостата с машины.

При замене термостата следует узнать температуру открывания клапана (если покупаете неоригинал) — она может варьироваться в широком диапазоне. Как понимаете, нельзя ставить термостат с высокой температурой открывания, ведь в этом случае мотор начнет перегреваться.

5 признаков неисправного термостата

1. Мотор автомобиля долго набирает рабочую температуру.
2. Двигатель быстро перегревается.
3. Стрелка температуры двигателя падает на скорости меньше чем обычно, а поднимается после остановки.
4. Когда нижний патрубок теплый уже после нескольких минут работы, что свидетельствует о постоянно открытом термостате.
5. Если нижний патрубок холодный, в то время как температура на панели приборов говорит о закипании (при этом мотор работает длительное время), кроме случаев выхода из строя датчика вентилятора радиатора, то это говорит о заклинившем термостате в закрытом положении.

Такие признаки неисправности термостата могут возникнуть как через механическое повреждение вроде заклинивания штока, так и при использовании некачественной ОЖ.

В результате нарушения температурного режима страдает двигатель. Он интенсивно изнашивается при перегреве (в плоть до клина, при выкипании жидкости) и потребляет больше топлива при недостаточном разогреве.

Чтобы проверить работу термостата и принимать решение о его замене, стоит произвести простейшую проверку методом кипячения. Так как на корпусе детали пишется температура срабатывания, вы наглядно можете убедится как работает термостат поместив его в горячую воду с термометром.

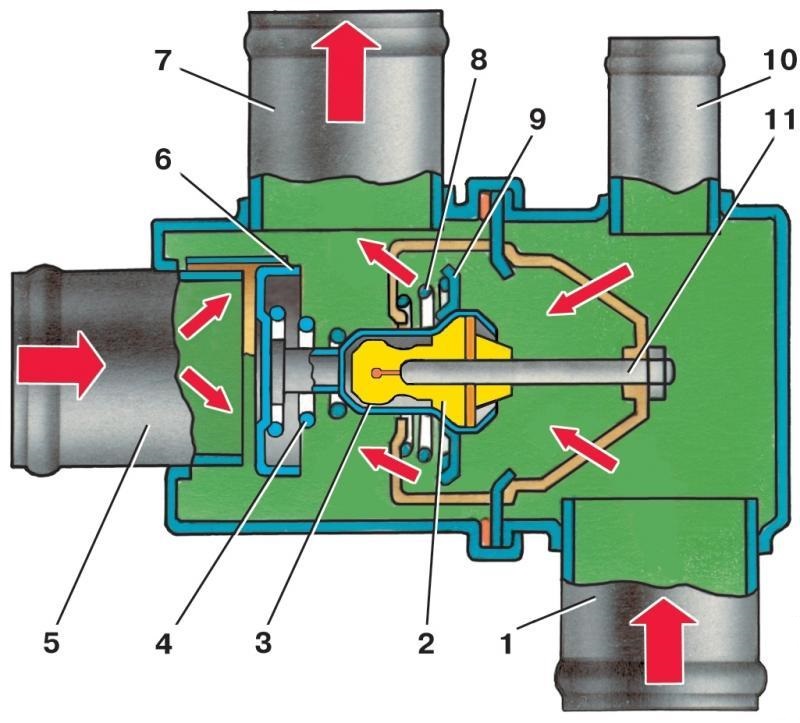

ТЕРМОСТАТ С ЖИДКИМ НАПОЛНИТЕЛЕМ.

Таких устройств давно нет в природе (отечественных с 1983 г), но все же для ознакомления мы затроним эту тему.

Изделие, в основе которого лежит латунный цилиндр. Внутри последнего находится жидкость, которая состоит из дистиллированной воды и эфирного спирта

Крепление цилиндра осуществляется на специальном штоке, а к второму краю, которого приварен специальный клапан.

Последний опирается на седло и фиксируется в кожухе устройства. В корпусной части есть четыре окна, которые позволяют жидкости поступать из охладительной рубашки к насосу даже при запертом клапане.

Принципа работы термостата, имеющего жидкостный наполнитель, выглядит следующим образом.

В момент пуска силового узла происходит прижатие клапана к седлу, благодаря упругой структуре гофрированного цилиндра.

Как следствие, доступ к основному радиатору блокирован, и охлаждающая жидкость не идет по большому кругу.

Через специальные окна жидкость попадает в насос, а после снова возвращается в рубашку системы.



Подобный принцип позволяет ОЖ быстрей набирать рабочую температуру.

Как только уровень последней достигает 67-70 градусов, происходит закипание жидкости в системе термостата и увеличение давления.

Гофрированный цилиндр расширяется и оказывает давление на шток. Одновременно с этим открывается клапан, и перекрываются окна, через которые жидкость поступает к насосу.

Далее охлаждающая жидкость направляется через клапан к основному баку радиатора, распределяясь по его трубкам и одновременно охлаждаясь до безопасной температуры.

После охлажденная жидкость возвращается к насосу и в общую систему. Цикл повторяется.

ТЕРМОСТАТ С ТВЕРДЫМ НАПОЛНИТЕЛЕМ.

Всегда устанавливается на отечественных и импортных легковых и грузовых авто.

В основе устройства — церезин (специальный воск), который смешивается с медным порошком и устанавливается в специальном баллоне (выполняется из латуни или меди).

Между крышкой и баллоном установлена мембрана, выполненная из резины. В последнюю упирается шток (также резиновый).

В верхней части баллон объединяется с клапаном, который упирается в седло. Под клапаном монтируется пружина, которая упирается в подковообразную направляющую, соединенную с корпусом (фланцем) и удерживающая клапан в закрытом положении.



В процессе работы силового узла и нагрева ОЖ происходит прогрев баллона и повышение температуры находящегося внутри воска.

Когда воск прогревается до 65-70 градусам Цельсия, начинается процесс плавления и его увеличения в объеме.

Как следствие, состав действует на мембрану, а последняя через специальный шток воздействует на клапан, открывая его. Благодаря этому, нагретая жидкость поступает в радиатор.



Открытие клапана происходит при температуре 78-82 °С. А вообще температуры начала открытия клапана для разных двигателей и условий эксплуатации лежат в диапазоне от 70 до 92 °С с допуском ±2°С.

В случае снижения температуры до уровня 65-67 градусов Цельсия происходит обратный процесс преобразования воска — он становится твердым и уменьшается в объеме.

Как следствие, пружина разжимается и перекрывает проход в термостате (жидкость направляется по меньшему кругу). Далее ОЖ идет к насосу и снова в систему охлаждения.

Одноклапанный, двухклапанный и двухступенчатый термостат

Решение с одним клапаном  отличается простотой конструкции и связанной с этим надежностью. Автопроизводители по всему миру отдают предпочтение такому виду конструкции и оборудуют большинство своих автомобилей именно таким устройством.

Отдельным видом термостата с одним клапаном является двухступенчатая конструкция. Установка такого решения обусловлена тем, что некоторые системы охлаждения в процессе работы создают очень высокое давление охлаждающей жидкости. Клапану термостата сложно преодолеть такое давление. По этой причине конструкция двухступенчатого терморегулятора получила решение, которое подразумевает наличие двух тарелок клапана, которые называют малой и большой. Первой в термостате открывается малая тарелка, которой необходимо заметно меньшее усилие для преодоления созданного в системе давления. Малая тарелка открывается легче, а уже при открытии взаимодействует с большой тарелкой и попросту тянет её за собой. Открытие большой (основной) тарелки термостата до конца открывает канал прохода охлаждающей жидкости.

Если в первом случае термостат имеет один клапан с двумя тарелками, то двухклапанный регулятор получил два отдельных клапана, которые находятся в едином корпусе. Первый клапан является основным и служит для перекрытия большого круга при движении охлаждающей жидкости в системе. Второй клапан является перепускным и отвечает за циркуляцию жидкости по малому кругу. Работа клапанов синхронизирована. Когда один из них перекрывает канал ОЖ, другой осуществляет открытие нужного контура. Указанная конструкция термостата нашла широкое применение в конструкции легковых авто и грузовиков, которые являются продуктами автоиндустрии из стран СНГ.

Диагностика поломки

На серьезные неполадки в системе охлаждения Вам укажет явное отклонение от нормальных показаний указателя температуры ОЖ на панели приборов в салоне. При нормальной работе системы охлаждения ДВС и температуре воздуха  за бортом около ноля градусов Цельсия, силовой агрегат должен выходить на рабочую температуру под нагрузкой в движении за 5–10 минут.

Единственное условие-исправность самого температурного датчика, указателя на панели прибоов и системы охлаждения.  Если герметичность системы и функциональность других элементов не нарушена,  уровень ОЖ в расширительном бачке находится на нужной отметке, тогда явными признаками неисправности  термостата являются:

• долгий прогрев двигателя;
• неспособность ДВС выйти на рабочую температуру под нагрузкой;
• отсутствие теплого воздуха из отопителя;
• постоянный перегрев двигателя независимо от окружающей температуры наружного воздуха;
• периодическое возникновение указанных симптомов и последующее их исчезновение;

Выявить неисправность термостата достаточно просто. После запуска холодного мотора верхний патрубок радиатора должен быть холодным и оставаться таковым определенный период времени. Если все в норме, значит ОЖ циркулирует только по «рубашке охлаждения» мотора (малый круг) и доступ в режиме прогрева в радиатор для нее перекрыт клапаном термостата.

Когда верхний патрубок теплеет практически сразу, тогда налицо нарушенная циркуляция. Это означает, что главный клапан устройства открыт и охлаждающая жидкость сразу идет по большому кругу. В результате ДВС не способен прогреться до оптимальной рабочей температуры.  Такое явление означает, что присутствует  ускоренный износ деталей силовой установки. Трущиеся пары агрегата не получают смазки в должной мере, так как непрогретый мотор имеет отличные от нормы тепловые зазоры. Масло также остается слишком загущенным и теряет свойства, что приводит к повышенному расходу горючего и преждевременному износу ДВС.

Если клапан термостата постоянно находится в закрытом положении, тогда закономерно возникает перегрев и последующее закипание охлаждающей жидкости. Водители условно говорят, что двигатель «закипел». Это грозит не только сильным ростом давления в системе охлаждения и поломкой её отдельных функциональных элементов, но и  выходом из строя самого двигателя.

Случается и так, когда клапаны термостата подклинивают только периодически. Неисправность исчезает сама по себе, потом проявляется вновь. В таких случаях говорят, что термостат «залипает». Эта поломка более коварна, так как неисправность при таких симптомах  сложнее выявить. Следует проверить состояние системы охлаждения и произвести профилактическую замену термостата. Не следует дожидаться ухудшения ситуации.

Существует еще один способ проверки работоспособности термостата, но данное решение востребовано крайне редко. Речь идет о демонтаже и последующей проверке термостата в условиях, приближенных к реальной эксплуатации. Для этого термостат кладут в емкость с водой и начинают её нагревать. Когда температура воды достигнет порога открытия клапана термостата, тогда исправное устройство отреагирует должным бразом. Наполнитель расширится и откроет клапан приблизительно на 20 мм. Если этого не произошло совсем, клапан открылся только частично или не вернулся после охлаждения в исходное состояние, тогда можно говорить о неисправности устройства.

AC зимой и другие странные хитрости, чтобы продлить срок службы вашего автомобиля

Как провести замену поршневых колец своими руками?

Вентилятор охлаждения двигателя: типы,диагностика,назначение,устройство.

5 Советов как держать ваш Мерседес в форме зимой

Как проверить

термостат, не снимая его с авто :Описание термостата двигателя

— saVRee

Введение

Термостаты регулируют температуру охлаждающей воды двигателя ( воды рубашки охлаждения ) при работающем двигателе. Термостат позволяет двигателю быстро прогреваться в холодном состоянии и поддерживать заданную температуру после ее достижения. Термостаты устанавливаются на многие двигатели внутреннего сгорания с водяным охлаждением , оба четырехтактные и два удара .

Термостат двигателя



Компоненты термостата

Главный клапан / первичный клапан 0003 вода охлаждения двигателя в радиатор. По мере повышения температуры охлаждающей воды клапан постепенно открывается и подает больше охлаждающей воды в радиатор, где она охлаждается.

Компоненты термостата двигателя

Нравится эта статья? Тогда обязательно ознакомьтесь с нашими инженерными видеокурсами ! В каждом курсе есть тест , руководство , и по окончании курса вы получите сертификат . Наслаждаться!



Перепускной клапан/вторичный клапан

Когда перепускной клапан открыт, охлаждающая вода обходит радиатор двигателя и циркулирует в замкнутом контуре. По мере повышения температуры охлаждающей жидкости двигателя перепускной клапан начинает закрываться, и охлаждающая вода направляется в сторону радиатора. Двигатель быстро перегревался бы, если бы охлаждающая вода не отводилась на радиатор для охлаждения.

Цилиндр заряда

Цилиндр заряда заполнен воском , который начинает плавиться (переход из твердого состояния в жидкое состояние ) по мере повышения температуры охлаждающей воды двигателя. Расплавление парафина приводит к закрытию перепускного клапана и открытию основного клапана; это приводит к тому, что охлаждающая вода направляется к радиатору. Когда температура охлаждающей жидкости ниже, т. е. когда двигатель холодный, парафин находится в твердом состоянии и перепускной клапан радиатора открыт.

Уплотнение/прокладка

Уплотнение используется для предотвращения любого нежелательного потока через главный клапан термостата. Седло, на котором сидит уплотнение, должно быть чистым, чтобы уплотнение функционировало правильно.

Пружина

Пружина возвращает главный клапан в закрытое положение, когда температура охлаждающей воды падает ниже определенного значения.

Вторичная пружина

При снижении температуры системы охлаждающей воды состояние парафина зарядного цилиндра изменяется, и шток сжимается в зарядном цилиндре. Вспомогательная пружина позволяет стержню втягиваться в определенную точку, после чего остаточное напряжение пружины предотвращает дальнейшее втягивание стержня.

Воздухоотводчик

Воздухоотводчик используется для удаления воздуха ( отвод воздуха ) из системы охлаждающей воды. При установке термостата необходимо убедиться, что воздуховыпускное отверстие повернуто в максимально возможное положение, так как именно здесь будет собираться воздух. Не все термостаты имеют выпуск воздуха.



Приведенное ниже видео является выдержкой из нашего онлайн-видеокурса по основам работы с двигателем внутреннего сгорания .

Термостат состоит из первичного клапана , вторичного клапана (перепускного клапана) , уплотнения , пружины и цилиндра заряда . Загрузочный цилиндр заполнен воском с заданной температурой плавления (точка, при которой парафин переходит из твердого состояния в жидкое). Воск меняет состояние с твердого на жидкое приблизительно при 80°C в большинстве водяных систем охлаждения двигателей.

После изменения состояния внутри зарядного цилиндра жидкий парафин занимает больше места, чем когда он был в твердом состоянии. Стержень , вставленный в зарядный цилиндр, выталкивается наружу линейно, так как больше нет места для стержня внутри зарядного цилиндра. Шток закрывает перепускной клапан и в то же время открывает главный клапан. Таким образом, температура двигателя регулирует движение штока и, следовательно, количество охлаждающей воды, подаваемой на радиатор или в обход радиатора.

Автомобильный радиатор

Термостат имеет конструкцию с пропорциональным откликом . Температура охлаждающей воды определяет, насколько термостат открывается или закрывается, и направляется ли охлаждающая вода в радиатор или в обход радиатора; это фактически петля обратной связи .

Температура горячей охлаждающей воды (>80°C) = Охлаждающая вода направляется в радиатор.

Температура холодной охлаждающей воды (



 Хотите узнать больше? Нажмите здесь, чтобы узнать о системе водяного охлаждения двигателя 0006 Эта 3D-модель показывает все основные компоненты связанные с типичным термостатом, к ним относятся:

• Главный клапан
• Воздухоотводчик
• Уплотнение
• Зарядный цилиндр
• Весна
• Вторичная пружина
• Перепускной клапан



Дополнительные ресурсы

https://auto. howstuffworks.com/how-does-the-thermostat-in-a-cars-cooling-system-work.htm

https://petrolheadgarage.com /Сообщения/термостат-автомобилей-система-охлаждения-работа/

Как работает автомобильный термостат?

В машине почти 30 000 запчастей.

Каждая часть имеет свое значение.

Термостат является важной частью системы охлаждения двигателя автомобиля.

Содержание

• Введение
• Что такое автомобильный термостат?
• Термостат без перепускных клапанов
• Термостат с перепускными клапанами
• Как работает автомобильный термостат?
• Каковы симптомы неисправного термостата?
  • Показания необычной температуры
  • Изменения температуры в салоне
  • Утечка охлаждающей жидкости
  • Необычные звуки из моторного отсека
  • Неисправность нагревателя
• Подведение итогов
• Где можно приобрести термостат в Дубае?

Что такое автомобильный термостат?

Автомобиль представляет собой сложный механизм, в котором различные системы взаимосвязаны и взаимозависимы. По мере увеличения нагрузки на двигатель температура также увеличивается. Таким образом, устанавливается система регулирования температуры двигателя. Автомобильный термостат является составной частью этой системы.

Функция автомобильного термостата заключается в поддержании циркуляции охлаждения двигателя от радиатора. Он также отвечает за предотвращение ситуации перегрева двигателя. Целью системы охлаждения двигателя является поддержание температуры двигателя в идеальном состоянии.

Идеальная температура двигателя составляет от 80 до 92 градусов Цельсия. При этой температуре процесс сгорания двигателя необходим для его бесперебойной работы, а также эффективного расхода топлива. Положение термостата ниже ватерлинии, идущей от двигателя к радиатору.

Автомобильные термостаты бывают двух типов – термостаты без перепускных клапанов и термостаты с перепускными клапанами.

Термостат без перепускных клапанов

В новых автомобилях такой термостат используется редко. Часто встречается только на старых автомобилях. Этот термостат, расположенный на входе радиатора, по-прежнему не имеет резервной линии, которая позволяла бы течь охлаждающей воде в случае неисправности термостата. Когда двигатель автомобиля холодный, вода скапливается в радиаторе и водяной рубашке.

Преимущество этого типа термостата в том, что он стоит недорого. Однако есть определенные недостатки. Термостат без перепускного клапана не имеет страховочной линии на случай неисправности. Кроме того, нет водопроводных линий, которые можно использовать для охлаждения горячего двигателя автомобиля.

Термостат с перепускными клапанами

В отличие от предыдущей версии, в современных автомобилях часто используются термостаты с перепускными клапанами. Термостат этого типа расположен на выходе из радиатора и имеет встроенный перепускной клапан. В этом типе радиатор не может нагреваться водяным хладагентом, который вместо этого проходит от водяной рубашки к термостату, а затем к водяному насосу, прежде чем вернуться в водяную рубашку.

Преимущество использования термостата с перепускным клапаном заключается в том, что он имеет линию безопасности на случай поломки и может быстро снизить температуру нагретого двигателя. Недостатком является то, что это стоит значительную сумму из-за сложности изготовления

.

Как работает автомобильный термостат?

Избыточное тепло поглощается охлаждающей жидкостью при прохождении через двигатель. После выхода из двигателя он направляется к радиатору, где рассеивается лишнее тепло. Затем он останавливается еще в нескольких местах, проходя через систему охлаждения, прежде чем вернуться в двигатель.

Термостат, расположенный между двигателем и радиатором, выполняет функцию клапана.

Этот клапан открывается, когда охлаждающая жидкость двигателя становится слишком горячей, позволяя ей перейти к радиатору, где она остынет. Термостат остается закрытым, если он не нагревается, позволяя охлаждающей жидкости циркулировать внутри блока. Он имеет специальный воск, который служит расширяющим агентом. Агент расширяется, когда тепло достигает определенного градуса, открывая клапан.

Агент сжимается при понижении температуры, возвращая клапан в нормальное закрытое положение. Двигатель, работающий на нагретой охлаждающей жидкости, не сможет остыть, что может привести к перегреву.

Каковы симптомы неисправности термостата?

Необычное значение температуры

После продолжительного периода простоя вы обычно увидите, что индикатор температуры увеличивается от холодной стороны к средней точке, которая является идеальной температурой двигателя. Однако на поток охлаждающей жидкости к радиатору будут влиять любые проблемы с термостатом. В результате температура будет продолжать опасно повышаться, если термостат застрял в закрытом положении. Температура, скорее всего, остановится, не достигнув средней точки, если термостат застрял в открытом положении.

Изменения температуры в салоне

Внезапные колебания температуры в салоне — еще один типичный признак неисправности датчика температуры. Неисправный термостат, который необходимо заменить, можно определить, если вы заметите, что температура в вашем салоне резко снижается, а затем повышается.

Утечка охлаждающей жидкости

Утечка охлаждающей жидкости является одним из наиболее важных индикаторов сломанного или неисправного термостата. Как правило, в большинстве отказов компонент термостата заедает в закрытом состоянии. Это означает, что термостат препятствует прохождению охлаждающей жидкости к радиатору, в результате чего охлаждающая жидкость вытекает из корпуса термостата. При этом можно заметить заметную утечку охлаждающей жидкости. Даже если термостат работает нормально, проверьте свой автомобиль.

Необычные звуки из моторного отсека

Вы услышите странные звуки из моторного отсека, а также колебания температуры, если этого недостаточно. Эти шумы могут исходить от двигателя, радиатора или, возможно, от обоих. Эти необычные звуки, напоминающие стук, кипение или бульканье, могут быть признаком поломки термостата, а также ряда других проблем.
