Как сделать глушитель своими руками

Содержание

  1. Из чего делать глушитель?
  2. Как сделать глушитель?

Качество глушителей, которые встречаются в продаже, оставляет желать лучшего. Поэтому автомобилисты нередко изготавливают их самостоятельно. Одни делают прямотоки, но большинство предпочитает делать звук выхлопа как можно тише.

Некоторые автомобилисты предпочитают громкий звук выхлопа. Чем громче ревет автомобиль, тем круче. Но большинство предпочитает сделать машину как можно тише. Добиться снижения уровня шума можно, увеличив массу всех элементов, входящих в систему выхлопа. Это и выпускной коллектор, и трубы, и глушитель. Если сравнить наши автомобили с иномарками, даже самыми дешевыми, то можно увидеть существенную разницу в конструкции выхлопной системы. У иномарок она намного массивнее. Стенки труб толстые, они меньше вибрируют, следовательно, и звуков посторонних тоже станет меньше.

Если коллектор и резонатор служат достаточно долго, то глушитель быстро выходит из строя. К сожалению, выполнен он из тонкостенного металла, который легко поддается коррозии. А если еще учесть тот факт, что продавцы запчастей не сильно заморачиваются с перевозкой металла, то даже на новом глушителе вы найдете множество царапин, которые в скором времени начнут ржаветь. Плюс к этому вспомните про конденсат, который так любит скапливаться в глушителе. Получается, что вода портит глушитель изнутри. Но от конденсата можно избавиться, сделав в самой нижней части глушителя небольшое отверстие.

Из чего делать глушитель?

Самым идеальным материалом для изготовления глушителя оказывается нержавеющая сталь. Она хороша тем, что не подвергается коррозии, устойчива к воздействию температур и жидкостей. Плюс нержавейки еще в том, что даже тонкостенная труба имеет довольно внушительный вес. А это уже уменьшение вибрации при работе двигателя. Минус использования материала – нужно уметь с ним работать. Сварка нержавейки возможна, например, в среде аргона с применением специальных вольфрамовых электродов.

Если есть опыт в работе с нержавейкой и сварочный аппарат, то для вас не составит труда сделать несколько швов. Кстати, швов придется делать и правда немного. Не забывайте об обработке металла перед началом работ, от этого зависит прочность сварного соединения. Конечно, если нет возможности использовать нержавеющую сталь, можно использовать любой другой металл, который поддается сварке. Прослужит он, правда, не так много.

Как сделать глушитель?

Приятным дополнением в этом процессе окажется старый глушитель. С него можно просто копировать все элементы. От резонатора к глушителю идет одна труба. Форма ее весьма замысловатая, поэтому придется буквально по миллиметру гнуть новую трубу. Неточность в один сантиметр может привести к тому, что в конечном итоге глушитель не станет на свое место. Итак, основной элемент, который нуждается в особом внимании, изготовлен. Труба выгнута так, как заводская.

Теперь нужно обрезать эту трубу, чтобы ее размеры полностью совпадали с оригиналом. Теперь приступаем к изготовлению бочки. Сделать ее можно как из листовой стали, так и из куска трубы. Все трубы тщательно обвариваются, а внутрь бочки укладывается минеральная вата, которая не подвержена горению и способна снизить уровень шума. В заключение с задней стороны бочки приваривается отрезок трубы. Глушитель готов, можно устанавливать его на автомобиль. За счет использования нержавейки увеличивается срок службы глушителя.



Как определить диаметр колеса
Почему пропадает дальний свет на ВАЗ
Как снять лямбда зонд

Как открыть капот Опель Вектра
Можно ли вообще убрать катализатор с автомобиля
Как включать поворотники

Как сделать глушитель своими руками: материалы, инструкция

Диагностика и ремонт20 марта 2021

Содержание

  • 1 Устройство автомобильного глушителя
  • 2 Из чего можно сделать глушитель своими руками?
    • 2. 1 Из огнетушителя
    • 2.2 Из нержавейки
    • 2.3 Из термоса
  • 3 Из чего сделать прокладку?
  • 4 Инструкция по изготовлению прямоточного глушителя
    • 4.1 Инструменты и материалы
    • 4.2 Процесс изготовления
  • 5 Как еще уменьшить шум выхлопной системы?

Необходимость сделать глушитель своими руками обычно возникает при сборке небольшого трактора из подручных материалов и серийных узлов. Но некоторые мастера собирают изделия из нержавеющей стали и других материалов для установки на автомобили. Самодельная конструкция отличается низкой ценой, не уступает по характеристикам заводской продукции, но многие глушители кустарного производства имеют небольшой ресурс.

Устройство автомобильного глушителя

Поток выхлопных газов выбрасывается через выпускной клапан со скоростью распространения звука, что вызывает шумовой эффект. Автомобильный глушитель снижает давление и скорость газовой среды. Узел состоит из корпуса, внутри которого расположены перегородки и перфорированные трубы. Они способствуют расширению выхлопных газов, которые затем выбрасываются в атмосферу. В автомобилях предусматривают 2-ступенчатую систему снижения шума, выхлоп проходит через резонатор, снижающий пульсацию и температуру потока, а затем попадает в глушитель.

В машинах, собранных с начала 2000-х гг., в выхлопной системе присутствует каталитический нейтрализатор или фильтр для улавливания частиц сажи (для бензиновых и дизельных агрегатов соответственно). Узел обеспечивает снижение токсичности выхлопных газов и одновременно обеспечивает первичное снижение уровня шума.

Элементы выхлопной системы соединены трубами, которые приварены к деталям или оснащены фланцами для соединения болтами. Герметизация стыка осуществляется металлической прокладкой, выдерживающей нагрев и воздействие кислот.

Из чего можно сделать глушитель своими руками?

Для изготовления глушителя используют:

  • корпуса углекислотных или пенных огнетушителей, выполненные из углеродистой стали;
  • кожухи термосов большого объема, изготовленные из пищевой нержавеющей стали;
  • из листов нержавеющей стали, вырезанных по шаблону и соединенных контактной сваркой.

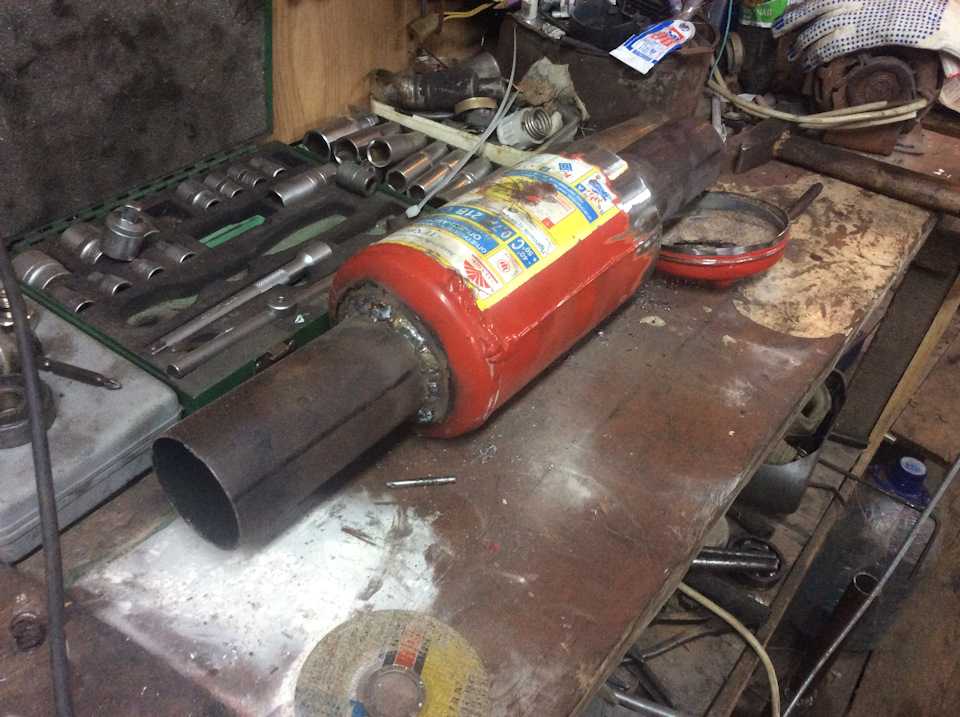

Из огнетушителя

Для изготовления потребуется пустой огнетушитель, головку обрезают абразивным диском или циркулярной пилой. Во внутреннюю полость устанавливают перегородку и трубы с отверстиями, детали соединяют электродуговой сваркой. Изделие отличается низкой ценой и простотой изготовления, но ресурс не превышает 1-2 лет. Агрессивные вещества, содержащиеся в выхлопных газах, вызывают коррозию корпуса. Кронштейны для крепления не выдерживают воздействия вибраций и дорожных реагентов.

Из нержавейки

Наилучшие результаты достигаются при использовании стали с повышенным содержанием легирующих элементов, устойчивой к воздействию кислот и дорожных реагентов. Для соединения деталей понадобятся сварочный аппарат и электроды, предназначенные для работы с нержавеющей сталью (подбираются по марке материала).

Подобные глушители используются с завода на автомобилях иностранного производства и способны выдержать до 15 лет эксплуатации.

Для изготовления простейшего глушителя для мопеда или мотоблока достаточно использовать в качестве наполнителя хозяйственные металлические губки, обвязанные проволокой из углеродистой стали. Пакет устанавливают в трубу из нержавеющей стали с прокладкой из минеральной ваты, а затем приваривают торцевые крышки. Некоторые мастера используют для заделки щелей смесь цемента и минеральной ваты, но давление нагретых до высокой температуры выхлопных газов выбивает заглушки через несколько дней или недель эксплуатации.

Из термоса

Насадка из металлического термоса пригодна для изготовления прямоточного глушителя, немного снижающего шумовой эффект. Корпус приваривают к выхлопной трубе вместо штатного устройства при помощи специальных электродов. Установить перегородки с перфорированными патрубками в кустарных условиях невозможно, кроме того, емкость термоса недостаточна для изготовления стандартного глушителя.

Из чего сделать прокладку?

Для изготовления прокладок используют асбестовое волокно, выпускавшееся в виде листов. Необходимо изготовить бумажный шаблон по контурам фланцев, а затем вырезать уплотнитель ножницами. Поскольку выпуск асбеста прекращен, то мастера дорабатывают штатные металлические прокладки либо используют термостойкие герметики. При изготовлении самодельного глушителя важно выдержать ровные поверхности фланцев, небольшие перекосы вызывают истечение газов, вызывающих повышенный шум при работе мотора.

Инструкция по изготовлению прямоточного глушителя

Классический глушитель состоит из нескольких камер, соединенных трубами. Поток газов проходит через отсеки и многократно расширяется и остывает, что способствует снижению шума. Но из-за большого числа отсеков возрастает сопротивление выхлопу, что приводит к потере мощности двигателя. Некоторые владельцы машин стремятся получить резкий «спортивный» звук выхлопа и прибавку нескольких лошадиных сил путем установки прямоточного глушителя. Снижение шумности достигается за счет эффекта резонанса, поэтому устройство следует собирать с учетом модели двигателя.

Инструменты и материалы

Минимальный набор оснастки и материалов включает в себя:

  • сварочный полуавтомат с головкой, позволяющей подавать углекислый газ в зону сварки;
  • электрическую угловую шлифовальную машинку с набором дисков для резки и полировки;
  • электродрель или сверлильный станок с тисками для фиксации заготовок;
  • защитный костюм сварщика, в т.ч. маску и обувь, предотвращающие ожоги от капель расплавленного металла;
  • металлическую трубу для изготовления внешней оболочки глушителя;
  • водопроводные трубы диаметром 50-60 мм для внутренних элементов конструкции;
  • стальные патрубки для крепления к выхлопной системе и отвода газов в атмосферу;
  • лист стали толщиной 2 мм для изготовления торцевых крышек и перегородки;
  • минеральную вату или стальные губки для заполнения камер глушителя.

Для изготовления самодельного прямоточного глушителя используют углеродистую сталь, заготовки имеют толщину стенок не менее 2 мм, что позволяет увеличить ресурс до 2-3 лет.

Если мастер не имеет навыков работы с полуавтоматом, то рекомендуется потренироваться на фрагментах трубы и обрезках стального листа. Для улучшения внешнего облика на выпускной наконечник можно надеть насадку из нержавеющей стали, подобранную по диаметру трубы.

Процесс изготовления

Общий алгоритм действий при изготовлении самодельного прямоточного глушителя для автомобиля:

  1. Необходимо сделать заготовку для корпуса, которая должна помещаться в штатном месте для глушителя. Опускать кожух ниже или смещать в стороны не следует, поскольку изделие может снизить дорожный просвет, касаться элементов подвески или повредить топливный бак, расположенный под днищем машины.
  2. Разметить на водопроводной трубе точки для отверстий диаметром 5-8 мм, расположенных рядами через 10-15 мм. Расстояние между каналами должно составлять около 15-20 мм, высокая точность при разметке не требуется. Отверстия должны располагаться только внутри корпуса глушителя, необходимо предусмотреть монолитный участок трубы для приварки торцевых крышек.
  3. Просверлить каналы дрелью или на станке, а затем зачистить их от заусенцев абразивным инструментом.
  4. Вырезать из листовой стали торцевые крышки, соответствующие по диаметру корпусу будущего глушителя.
  5. Высверлить в крышках отверстия для установки на перфорированную трубу.
  6. Надеть фланцы на трубу, выставить в соответствии с длиной корпуса и приварить по внутренней окружности.
  7. Обмотать поверхность минеральной ватой с повышенным содержанием стекловолокна либо обложить металлическими губками, зафиксированными стальной проволокой.
  8. Аккуратно вставить конструкцию в заготовку корпуса, приварить торцевые крышки по периметру.
  9. Просверлить отверстие диаметром 2-3 мм в нижней части глушителя, нужное для слива конденсата. Канал можно не делать, но при низкой температуре окружающей среды возможно образование льда, препятствующего выходу отработанных газов в атмосферу.
  10. Установить на входной трубе фланец, позволяющий прикрепить изделие к выхлопной системе.
  11. Оформить выходной патрубок, при необходимости установить декоративную насадку.
  12. Приварить к внешней части корпуса или торцевым крышкам кронштейны из стального прутка, предназначенные для крепления глушителя под днищем автомобиля. От качества выполнения сварочных работ зависит долговечность узла. Шов должен иметь равномерную ширину, попадание в расплавленный металл шлака или грязи приводит к падению прочности конструкции.
  13. Зачистить швы и обезжирить поверхность изделия, а затем нанести лакокрасочное покрытие. Для глушителя можно использовать эмали для тормозных суппортов, отличающиеся стойкостью к воздействию высоких температур. Стандартные краски и грунтовки применять не следует, поскольку защитный слой обгорит через несколько часов работы двигателя.
  14. Установить конструкцию на автомобиль и произвести пробный пуск силового агрегата. Если обнаруживается посторонний дребезг или истечение газов через бракованный сварной шов, то следует доработать глушитель.

Как еще уменьшить шум выхлопной системы?

Штатная выхлопная система рассчитывается с учетом требований стандартов страны, в которой будет продаваться автомобиль. Самостоятельно доработать глушитель и резонатор невозможно, любое вмешательство в конструкцию может оказать негативное влияние на работу силового агрегата. Основным способом борьбы с посторонними звуками внутри салона является установка листов шумоизоляции, которые наклеивают на пол и потолок кузова, моторный щит и внутренние части дверей.

Для снижения шумового эффекта в спортивные глушители устанавливают фабричную или самодельную флейту. Узел состоит из торцевой втулки, уменьшающей проходное сечение выхлопного канала и приваренной перфорированной трубы с заваренной торцевой частью. Внутренний объем трубы заполнен металлической канителью. Изделие подбирают по модели глушителя и вставляют в выходной патрубок. При пуске мотора флейта работает как дополнительный элемент, снижающий давление и скорость выхлопных газов, повышающий акустический комфорт.

Владельцу автомобиля необходимо следить за состоянием элементов выхлопной системы и своевременно производить замену или ремонт. Например, на многих машинах между коллектором и банкой резонатора находится гофрированная секция, предотвращающая передачу вибраций на выхлопную систему. При образовании трещин появляется посторонний звук, но по мере прогрева мотора шум приходит в норму. Владельцу потребуется обратиться в сервис и установить новую гофру (оригинальную или универсальную), что восстановит нормальную работу выхлопной системы.
